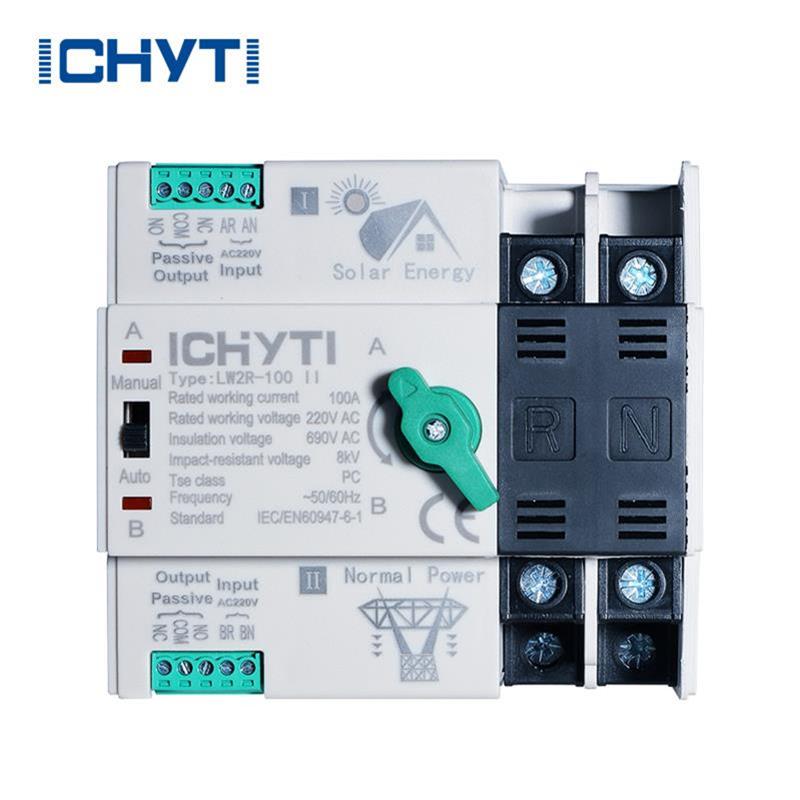

400 Amp automatisk overføringsbryter

ICHYTI er en kjent produsent av 400 amp automatisk overføringsbryter i Kina, og tilbyr produkter av overlegen kvalitet til konkurransedyktige priser. Vi er forpliktet til å levere profesjonelt lederskap i vår bransje, og tar gjerne imot alle henvendelser eller forespørsler om ytterligere informasjon. Ikke nøl med å kontakte oss for ytterligere hjelp.

Send forespørsel PDF-nedlasting

produktbeskrivelse

Kina-leverandører ICHYTI Bulk 400 amp automatisk overføringsbryter er en enhet integrert med svitsjfunksjonen og logisk kontroll, virkelig utføre elektromekanisk integrasjonsfunksjon, egnet for drift i distribusjonssystemet på AC50Hz, nominell spenning AC400V, konvensjonell termisk strøm opp til 3200A i mineral- og andre virksomheter.

400 amp automatisk overføringsbryter gir driftsfunksjonen spenningsdeteksjon, tvangsavslåing-posisjon, manuell nøddrift og etc, mye brukt til å skifte mellom normal strøm og standby-strøm eller to lasteutstyr, eller utføre sikker isolasjon og etc. .kontrollkretskortet vil styre motoren gjennom logiske kommandoer, deretter vil motoren drive driftsmekanismen til hovedbrytere, raskt lukke eller åpne eller skifte linjene, den sikre isolasjonen av hovedbryteren er åpenbar og lesbar for øyet.

ICHYTI 400 amp automatisk overføringsbryter Parameter (spesifikasjon)

Nominell varmestrøm (A)			160	250	400	630	1000	1250	1600	2000	2500	3200
Nominell isolasjonsspenning Ui(V)		750					1000
Nominell arbeidsspenning (Ue)		AC400V
Nominell slagmotstandsspenning Uimp (kV)		8					12
Nominell driftsstrøm Ie (A)	AC-31A	100	160	250	400	630	1000	1250	1600	2000	2500	3200
	AC-35A	100	160	250	400	630	1000	1250	1600	2000	2500	3200
	AC-33A	100	160	250	400	630	1000	1250	1600	2000	2500	3200
Nominell korttidsmotstandsstrøm lcw(kA)		7	9		13			50				55
Nominell grense kortslutningsstrøm (kA)		100			70		100	120		80
Karakter		PC klasse
Standard		IEC947-6-1 GB14048.11-2008
Nominell tilkoblingskapasitet (A Rms)		10 le
Nominell bruddkapasitet (A Rms)		8le
Styreforsyningsspenning (V)		DC24V, 48V, 110V, AC220V
Konversjonstid(S)		0.5	1	1.1	1.2		1.25			2.45

ICHYTI 400 amp automatisk overføringsbryter Funksjon

◉ Elektrisk nøkkellås: Styrer bryterens interne kontrolllinjestrøm. Når den elektriske låsen er slått på, kan bryteren betjenes helautomatisk, og den sterke innstillingen "0" er tilgjengelig. Når den elektriske låsen er lukket, kan bryteren kun betjenes manuelt.

◉ Betjeningshåndtak: Manuell betjening av bryteren ved hjelp av betjeningshåndtaket krever at den elektriske låsen er lukket.

◉ Hengelås: For vedlikeholdsformål, bruk først betjeningshåndtaket for å sette bryteren i "0"-posisjon, og ta deretter opp hengelåsmekanismen. Hengelåsen kan da overhales.

◉ Indikator: Viser arbeidsstatusen til bryteren.

ICHYTI 400 amp automatisk overføringsbryter Detaljer

ICHYTI 400 amp automatisk overføringsbryter Dimensjoner og kabling

Produktstørrelse og installasjonsstørrelse
I	A	A1	B	B1	C	E	G	J	K	L	N	P	R	S	T	U	W	X	Y	Y1
100A/3	235	232	106	105	134	133	115	221.5	84	7	74.5	30	14	18	2.5	105	126	6	36	86
100A/4	247	244	106	105	134	133	115	233.5	84	7	74.5	30	14	18	2.5	105	126	6	36	86
125A/3	292	270	135	128	230	189	145	254	102	7	91	36	20	25	3.5	127	158	9	55	125
125A/4	322	300	135	128	230	189	145	284	102	7	91	36	20	25	3.5	127	158	9	55	125
160A/3	292	270	135	128	230	189	145	254	102	7	91	36	20	25	3.5	127	158	9	55	125
160A/4	322	300	135	128	230	189	145	284	102	7	91	36	20	25	3.5	127	158	9	55	125
250A/3	356	312	170	142	261	208	145	293	102	7	91	50	25	30	3.5	142	168	11	60	145
250A/4	406	362	170	142	261	208	145	343	102	7	91	50	25	30	3.5	142	168	11	60	145
400A/3	487	368	260	222	284	273	189	351	180	9	93	65	32	40	5	222	203	11	83	193
400A/4	552	433	260	222	284	273	189	416	180	9	93	65	32	40	5	222	203	11	83	193
630A/3	487	368	260	222	284	273	189	351	180	9	93	65	40	50	6	222	203	12	83	193
630A/4	552	433	260	222	284	273	189	416	180	9	93	65	40	50	6	222	203	12	83	193
800A/3	646	519	357	250	363	350	443	499	220	11	87	120	60	69	8	250	207	12.5	109	254
800A/4	760	633	357	250	363	350	443	613	220	11	87	120	60	69	8	250	207	12.5	109	254
1000A/3	646	519	357	250	363	350	443	499	220	11	87	120	60	69	8	250	207	12.5	109	254
1000A/4	760	633	357	250	363	350	443	613	220	11	87	120	60	69	8	250	207	12.5	109	254
1250A/3	646	519	357	250	363	350	443	499	220	11	87	120	80	69	8	250	207	13	110	255
1250A/4	760	633	357	250	363	350	443	613	220	11	87	120	80	69	8	250	207	13	110	255
1600A/3	646	519	357	250	363	350	443	499	220	11	87	120	80	69	10	250	207	13	110	255
1600A/4	760	633	357	250	363	350	443	613	220	11	87	120	80	69	10	250	207	13	110	255
2000A	800	633	460		542		447	610			84.5		80	120	10					169
2500A	800	633	460		542		447	610			84.5		80	125	15					174
3200A	800	633	460		542		447	610			84.5		80	130	20					179
