Koblingsmetoder for 1P/2P/3P/4P likestrømbrytere i UPS-strømforsyningssystemer

I konfigurasjonen av UPS-strømforsyningssystemer utfører likestrømsbrytere de doble funksjonene isolasjon og overstrømsbeskyttelse for batterikretser. Ulike typer UPS-strømforsyninger tilsvarer forskjellige batterispenninger og -strømmer, og krever derfor tilpasning av likestrømbrytere med forskjellige poltellinger. Denne artikkelen vil detaljere de ulike ledningsmetodene for 1P/2P/3P/4P DC-kretsbrytere som brukes i UPS-systemer.

1. Strømbrytere har standardparametere inkludert merkespenning og merkestrøm (for 1P-typer). Når disse parameterne ikke oppfyller batteriets spennings- og strømkrav, kan driftsspenningen og strømmen økes ved å legge til antall strømbryterpoler og ta i bruk serieparallelle tilkoblingskonfigurasjoner. Nærmere bestemt øker seriekobling spenningen mens parallellkobling øker strømmen.Her tar vi en merkespenning på 250V som eksempel.

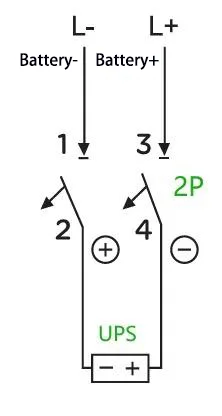

EN:For eksempel: For en UPS med en kapasitet på 40 kVA og en nominell batteristreng på 32 celler (utjevnende ladespenning: 14 V × 32 = 448 V; det finnes også batterier med en flytende ladespenning på kun 13,6 V, som brukes her kun for illustrasjonsformål), beregnes den maksimale driftsstrømmen til 11,0 kVA × 40 % V÷ 90 % V÷. ÷ 32 = 139 A (forutsatt en effektfaktor på 1,0, en effektivitet på 90 % og en UPS-innstilt avskjæringsspenning på 10 V per celle). I dette tilfellet er en 2P 500 V 200 A effektbryter tilstrekkelig. Kablingsmetoden er som følger:

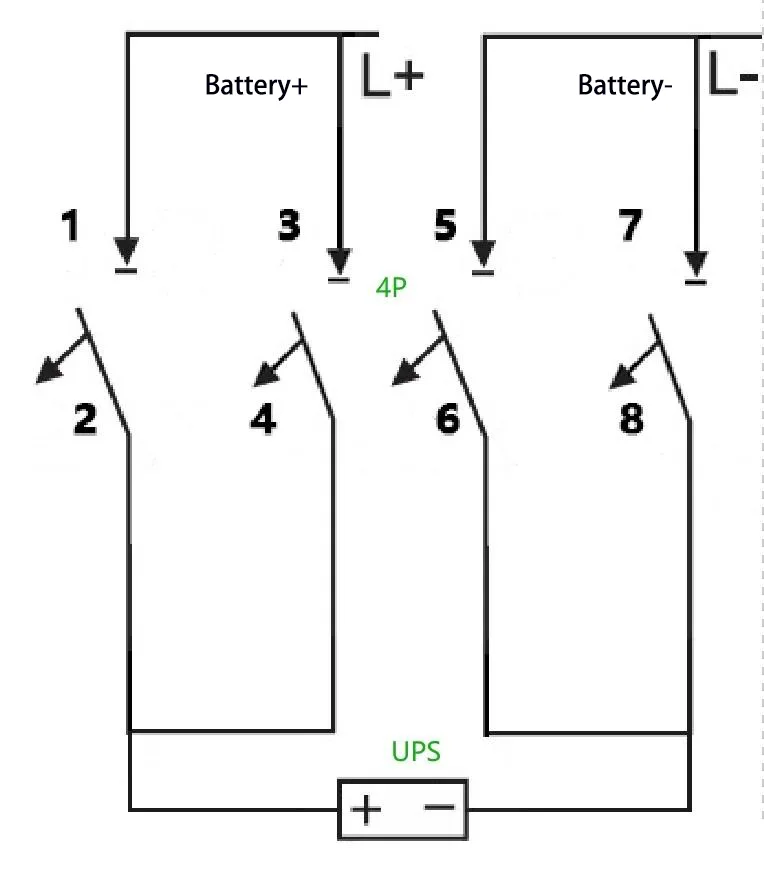

B:Hva om en 2P 500 V 100 A effektbryter brukes i stedet? Dette kravet kan oppfylles med en 4P-kretsbryter - nærmere bestemt ved å parallellisere to sett med 2P-kretsbrytere for å forbedre strømbærekapasiteten. Kablingsmetoden er som følger:

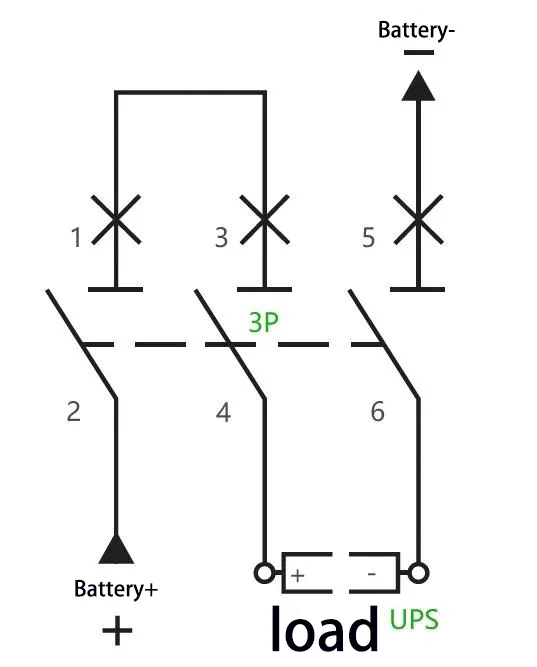

C:For eksempel: For en UPS med en kapasitet på 40 kVA og en nominell batteristreng på 40 celler (utjevnende ladespenning: 14 V × 40 = 560 V), beregnes maksimal driftsstrøm som 40 kVA × 1,0 ÷ 90 % ÷ 10 V ÷ 40 A = 111 A kan brytes A 5P 50 krets. vedtatt, med to av polene koblet i serie. Kablingsmetoden er som følger:

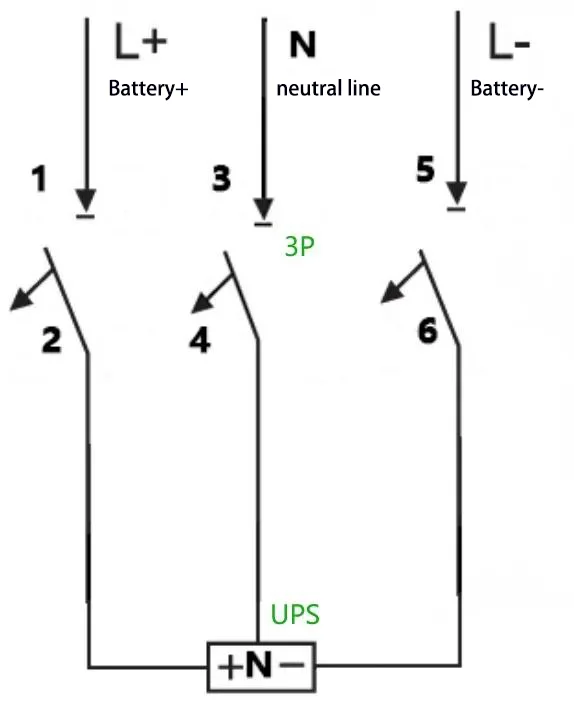

D:For eksempel: For en UPS med en kapasitet på 40 kVA, en nominell batteristreng på 32 celler og nøytral ledningsforbindelse (utjevningsspenning: 14 V × 32 = 448 V, dvs. ±224 V), beregnes den maksimale driftsstrømmen som 40 kVA × 1,0 V ÷ 90% ÷ 90% ÷ 90 % . 3P 500 V 200 A effektbryter kan brukes, og ledningsmetoden er som følger:

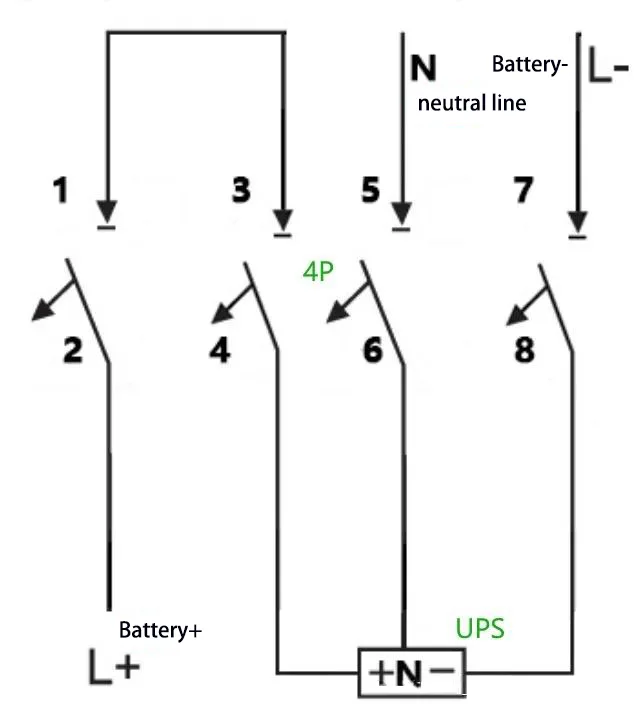

E:For eksempel: For en UPS med en kapasitet på 40 kVA, en nominell batteristreng på 40 celler og nøytral ledningsforbindelse (utjevningsspenning: 14 V × 40 = 560 V, dvs. ±280 V), beregnes den maksimale driftsstrømmen som 40 kVA × 1,0 V A ÷ 10 % ÷ 10 % ÷ 10 % . 4P 750 V 150 A effektbryter kan brukes, med to av polene koblet i serie. Kablingsmetoden er som følger:
