Forutsetter du at én overspenningsbeskyttelsesenhet dekker hele bygningen din?

CHYTAC overspenningsvernapplikasjoner viser hvorfor ett vernepunkt kanskje ikke er nok for et bygg med flere nivåer.

En bølge kommer ikke høflig inn i en bygning gjennom én forhåndsbestemt dør. Lynnedslag, strømbryting, motorstart og -stopp eller feil på det lokale strømnettet kan introdusere forbigående overspenning på forskjellige punkter i en elektrisk installasjon. Når en overspenning kommer inn i en bygning, kan selve ledningene bli en del av problemet, og føre transienten mot sensitivt utstyr.

Det reiser et praktisk spørsmål for planlegging av elektriske systemer: Kan en vekselstrømsbeskyttelsesanordning virkelig beskytte en hel bygning?

I en liten installasjon med korte kabelstrekninger og begrenset utstyr kan én strategisk plassert enhet gi nyttig beskyttelse. I en større bygning kan imidlertid å stole på et enkelt beskyttelsespunkt etterlate nedstrømskretser utsatt.

Hvorfor ett beskyttelsespunkt kanskje ikke er nok

Overspenningsvern fungerer ved å lede overdreven transientspenning bort fra utstyret og mot jordingssystemet. Jo nærmere beskyttelsesanordningen er utstyret som beskyttes, jo lettere er det å kontrollere spenningen som når det utstyret.

Dette blir mer komplisert etter hvert som et bygg blir større.

Tenk på et tre-etasjers næringsbygg. Hovedfordelingstavlen kan være plassert i første etasje, mens datamaskiner, VVS-kontrollere, lyssystemer, kommunikasjonsutstyr og andre elektroniske belastninger er fordelt over flere etasjer. En overspenningsvern som kun er installert på hovedinnkommende panel, kan ikke automatisk eliminere hver transient gjennom hele det elektriske nettverket.

Kabellengden har betydning fordi spenning fortsatt kan utvikles langs ledere under en rask transient. En enhet som yter godt ved serviceinngangen kan derfor trenge støtte fra ekstra beskyttelsespunkter lenger nedstrøms.

Dette er en grunn til at overspenningsvern er bedre forstått som et system i stedet for en enkelt komponent.

Hvor forbigående overspenning kan bevege seg

Ikke alle bølger har samme opphav eller vei. Et direkte lyn er bare én mulighet. Daglig elektrisk svitsjing kan også skape forbigående forhold.

Vanlige kilder inkluderer:

En transient kan flytte fra hoveddistribusjonssystemet til grenkretser. Hvis sensitivt utstyr er plassert et stykke fra det primære beskyttelsespunktet, kan ekstra beskyttelse være aktuelt.

Følgende forenklede visning hjelper til med å forklare forskjellen:

Det nøyaktige arrangementet avhenger av elektrisk design, jordingssystem, utstyrsfølsomhet og gjeldende installasjonskrav.

Avstanden mellom paneler betyr noe

En av de enkleste detaljene å overse er den fysiske avstanden mellom beskyttelsesenheter og laster.

Se for deg en stor bygning med det elektriske hovedpanelet i en seksjon og et automatiseringsskap i en annen. Selv om begge er koblet til samme elektriske system, er de ikke elektrisk identiske under en veldig rask transient.

Lengre ledere introduserer impedans. Under en overspenningshendelse kan dette bidra til en spenningsforskjell mellom punktet der beskyttelsen er installert og punktet der utstyret er tilkoblet.

Dette betyr ikke at hvert uttak krever sin egen beskyttelsesenhet. I stedet bør vernestrategien følge strukturen til det elektriske distribusjonssystemet.

For innkjøps- og ingeniørteam er dette et viktig skille. Spørsmålet bør ikke bare være: "Hvor mange overspenningsvernenheter kreves?" Et bedre spørsmål er: "Hvor er punktene der transient energi kan komme inn, bevege seg og nå sensitive belastninger?"

Koordinering er viktigere enn å bare legge til enheter

Installering av flere overspenningsvernenheter skaper ikke automatisk et bedre system.

Enheter installert på forskjellige distribusjonsnivåer må fungere sammen. Deres egenskaper, utladningsevne, spenningsbeskyttelsesnivå og installasjonsarrangement bør betraktes som en del av det komplette elektriske systemet.

Dårlig koordinering kan redusere effektiviteten til den samlede ordningen. Motsatt kan passende plasserte beskyttelsestrinn dele oppgaven mellom hovedfordelingspunktet og nedstrømskretser.

En vanlig tilnærming er å etablere ulike beskyttelsesnivåer:

Primær beskyttelse

Den innkommende elektriske tjenesten er det første store punktet å vurdere. Beskyttelse her adresserer betydelig transient energi som kommer inn fra det eksterne strømnettet.

Sekundær distribusjonsbeskyttelse

Der en bygning har separate fordelingsplater, kan det vurderes ytterligere beskyttelse. Dette er spesielt aktuelt når kabelstrekninger er relativt lange eller når nedstrømskretser inneholder sensitivt elektrisk utstyr.

Lokalt utstyrsbeskyttelse

Svært sensitive systemer kan kreve beskyttelse nærmere selve utstyret. Eksempler kan være elektroniske kontrollsystemer, kommunikasjonsutstyr, overvåkingsenheter og annet utstyr som kan påvirkes av forbigående overspenning.

Målet er ikke å plassere beskyttelse overalt. Det er for å hindre en bølge fra å finne en ubeskyttet vei til utstyr som betyr noe.

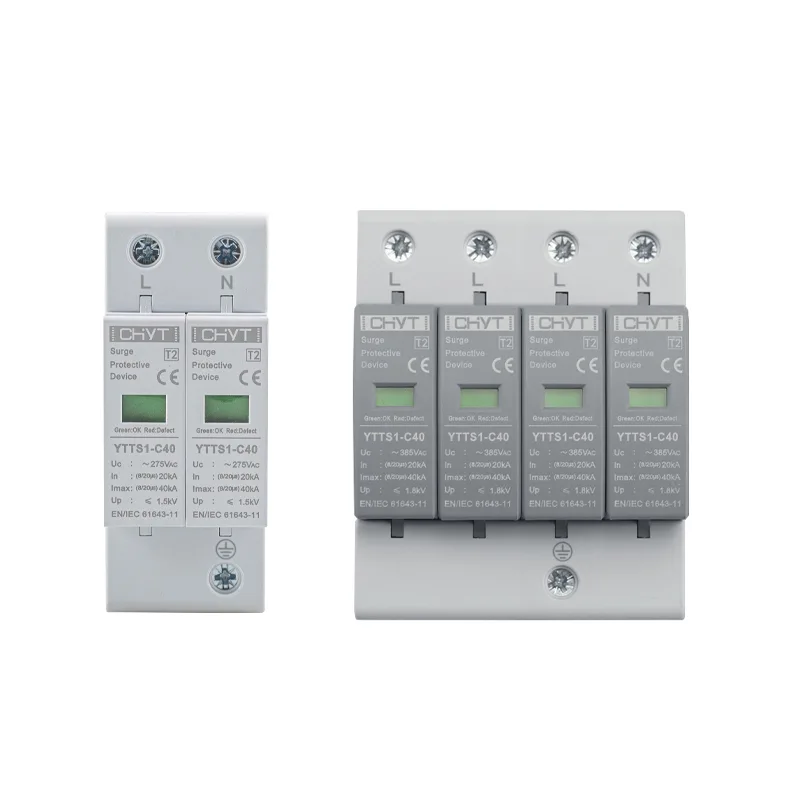

Hva bør kontrolleres før du velger enAC overspenningsbeskyttelsesenhet?

Selve bygningen gir mange av ledetrådene som trengs for verneplanlegging.

En nyttig gjennomgang bør inkludere elektrisk systemkonfigurasjon, nominell spenning, jordingsarrangement, forventet overspenningsmiljø, distribusjonsstruktur og typer tilkoblede laster.

Det er også verdt å identifisere om kretsløp strekker seg utendørs eller kobles til utstyr plassert i utsatte områder. Slike sammenhenger kan endre risikoprofilen betraktelig.

Sentrale spørsmål inkluderer:

Disse kontrollene er generelt mer nyttige enn å velge en enhet basert bare på nominell spenning eller fysisk utseende.

Hva med bygninger med solenergisystemer?

Situasjonen blir mer interessant når solcelleutstyr kobles til bygget.

Solcelleinstallasjoner kan introdusere ytterligere elektriske veier mellom utendørs utstyr og innendørs distribusjonssystemer. PV-arrayer, invertere, DC-kabling og AC-utgangskretser kan alle bli en del av den generelle beskyttelsesdiskusjonen.

Dette er spesielt viktig for bygninger med solcelleinstallasjoner på taket fordi PV-utstyret er fysisk nærmere utendørs eksponering mens den genererte strømmen til slutt kobles til bygningens elektriske infrastruktur.

AC-side overspenningsvern må derfor vurderes sammen med den bredere PV-beskyttelsesordningen. DC-brytere, DC-isolatorbrytere, DC-overspenningsvernenheter og andre solcellebeskyttelseskomponenter adresserer forskjellige deler av systemet og bør ikke behandles som utskiftbare.

For en bygning som er utstyrt med solenergi, kan kun gjennomgang av AC-hovedpanelet gi et ufullstendig bilde.

Antagelsen om "én enhet for alt".

Tiltrekningen til en enkelt enhet er forståelig. Det virker enklere, tar mindre plass og kan redusere antall komponenter som må koordineres.

Men elektrisk enkelhet på papiret er ikke alltid lik tilstrekkelig beskyttelse i felten.

Et kompakt bygg med kort og grei distribusjonsvei kan ha svært forskjellige krav fra en fabrikk, kontorkompleks, lager eller fleretasjes anlegg med flere fordelingstavler.

Det riktige spørsmålet er derfor ikke om én enhet kan beskytte en bygning under ideelle forhold. Det mer nyttige spørsmålet er om installasjonen gir tilstrekkelig beskyttelse på de stedene der transient energi realistisk kan oppstå.

Denne perspektivendringen kan hindre at en ellers rimelig verneplan blir for avhengig av ett vernepunkt.

Installasjon er fortsatt viktig

Selv en riktig valgt overspenningsvernkomponent kan fungere dårlig hvis installasjonen ikke håndteres riktig.

Tilkoblingsledere bør holdes passende korte og ordnes i henhold til gjeldende installasjonskrav. Jording og binding er like viktig fordi overspenningsstrøm trenger en kontrollert vei bort fra beskyttet utstyr.

Enheten må også installeres på et sted som passer til dens elektriske funksjon og koordineres med oppstrøms overstrømsbeskyttelse der det er nødvendig.

Disse detaljene er enkle å overse under komponentvalg fordi de ikke vises på en produktetikett. Likevel kan de ha en direkte effekt på beskyttelsesytelsen i den virkelige verden.

Av denne grunn bør spesifikasjonene gjennomgås sammen med det elektriske designet i stedet for å behandle overspenningsvernet som et isolert tilbehør.

En praktisk måte å vurdere bygningsvern på

For innkjøpsteam og elektroplanleggere kan en enkel tre-trinns gjennomgang gjøre prosessen klarere.

Kartlegg først kraftfordelingen. Identifiser innkommende forsyning, hovedpaneler, underpaneler og hovedutstyr.

For det andre, identifiser eksponeringspunkter. Se etter utendørs tilkoblinger, lange kabelstrekninger, lyneksponering og utstyr med begrenset toleranse for transient spenning.

For det tredje, evaluer beskyttelseskoordinering. Finn ut om beskyttelse ved tjenesteinngangen er tilstrekkelig eller om det er behov for ytterligere etapper nedstrøms.

Denne tilnærmingen gjør det også lettere å sammenligne ulike spesifikasjoner uten å fokusere utelukkende på pris eller en enkelt elektrisk parameter.

Siste takeaway

En bygning har ikke nødvendigvis ett enkelt "overspenningsinngangspunkt". Transient overspenning kan bevege seg gjennom ulike deler av en elektrisk installasjon, og effektiviteten av beskyttelse avhenger av plassering, kabling, jording, utstyrsfølsomhet og koordinering.

For et lite og enkelt elektrisk system kan én strategisk installert beskyttelsesanordning være tilstrekkelig. Større eller mer komplekse installasjoner krever ofte en lagdelt tilnærming der beskyttelsen plasseres i henhold til strukturen og risikoen til det elektriske nettverket.

Ved gjennomgang av enAC overspenningsvern, det viktigste spørsmålet er derfor ikke bare hvor kraftig enheten er, men hvor den er installert og hvilken del av det elektriske systemet den forventes å beskytte. For solcelleanlegg bør denne vurderingen også inkludere forholdet mellom AC- og DC-beskyttelse.

Med sitt produktspekter som dekker AC- og DC-beskyttelseskomponenter, inkludert AC-overspenningsvern, DC-kretsbrytere, DC-overspenningsvernenheter, DC-isolatorbrytere, DC-sikringer og solcellekombinasjonsbokser, gir Zhejiang Dabo Electric Co., Ltd. (CHYT) en nyttig produktsammenheng for å vurdere beskyttelse som en del av det komplette solcelle- og elektriske distribusjonssystemet.
